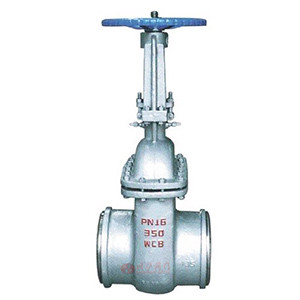

水封閘閥適用于公稱壓力≤10.0MPa，工作溫度≤425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
產品特點
1、采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠 2、產品結構簡單、緊湊合理、檢修方便、使用壽命長 3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量 4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動
| 公稱壓力（MPa） | ||||||
| 殼體強度試驗 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
| 密封試驗 | 1.5 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
| 上密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 氣密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 適用范圍 | ||||||
| 產品類型 | 適用溫度（℃） | 適用介質 | ||||
| 碳鋼型 | ≤425 | 水、蒸汽、油品、非腐蝕性氣體 | ||||
| 合金型 | ≤540 | |||||
| 公稱通徑 DN |
L | H | DO | PNl.6MPa | PN2.5MPa | ||
| D | D1 | D | D1 | ||||
| 50 | 250 | 334 | 250 | 58 | 50 | 64 | 4g |
| 65 | 270 | 439 | 250 | 75 | 65 | 82 | 67 |
| 80 | 280 | 495 | 300 | 91 | 79 | 95 | 77 |
| 100 | 300 | 575 | 350 | 11O | 97 | 117 | 101 |
| 125 | 325 | 587 | 350 | 136 | 121 | 144 | 126 |
| 150 | 350 | 607 | 350 | 163 | 146 | 172 | 158 |
| 200 | 400 | 740 | 400 | 223 | 202 | 223 | 202 |
| 250 | 450 | 863 | 400 | 278 | 254 | 278 | 254 |
| 300 | 500 | 990 | 400 | 330 | 305 | 330 | 305 |
| 350 | 550 | 1137 | 500 | 382 | 352 | 382 | 352 |
| 400 | 600 | 1523 | 500 | 432 | 399 | 432 | 39g |
| 450 | 650 | 1618 | 600 | 485 | 451 | 485 | 451 |
| 500 | 700 | 1657 | 600 | 535 | 501 | 535 | 499 |
| 600 | 800 | 1746 | 700 | 636 | 601 | 636 | 599 |
| 公稱通徑 DN |
L | D | PN4.O/MPa | PN6.4/MPa | PNlO.0/MPa | ||||||
| D1 | H | D0 | D1 | H | DO | D1 | H | D0 | |||
| 50 | 250 | 64 | 49 | 345 | 300 | 50 | 350 | 300 | 49 | 350 | 300 |
| 65 | 270 | 83 | 67 | 441 | 300 | 66 | 447 | 300 | 64 | 447 | 300 |
| 80 | 280 | 96 | 79 | 495 | 350 | 77 | 499 | 350 | 75 | 499 | 350 |
| 100 | 300 | 117 | 101 | 575 | 350 | 99 | 582 | 400 | 87 | 582 | 400 |
| 125 | 325 | 144 | 126 | 587 | 400 | 129 | 590 | 400 | 125 | 590 | 400 |
| 150 | 350 | 172 | 152 | 607 | 400 | 150 | 611 | 450 | 145 | 611 | 450 |
| 200 | 400 | 223 | 200 | 740 | 450 | 198 | 745 | 550 | 190 | 747 | 550 |
| 250 | 450 | 278 | 252 | 863 | 550 | 246 | 867 | 650 | 236 | 869 | 650 |
| 300 | 500 | 330 | 302 | 1008 | 650 | 294 | 1008 | 750 | 282 | 1013 | 750 |
| 350 | 550 | 382 | 350 | 1142 | 750 | 342 | 1148 | 800 | 334 | 1148 | 850 |
| 400 | 650 | 432 | 397 | 1527 | 850 | 387 | 1531 | 900 | 377 | 1533 | 950 |
