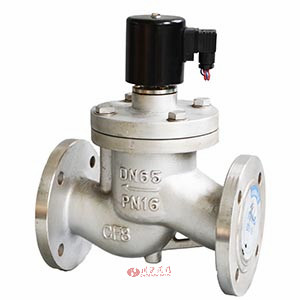

中溫電磁閥適用于以蒸汽為加 熱介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀。蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。
選型備注
中溫電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
中溫電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
中溫電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 工作介質 | 蒸汽及其他腐蝕性氣體 | ||||||||||||
| 介質溫度℃ | ≤200 | ||||||||||||
| 公稱壓力 （MPa） | 1.6 | ||||||||||||
| 工作壓差 （MPa） | 0.05~1.6 | 0.1~1.6 | |||||||||||
| 電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||||
| 使用壽命 | 按JB/T7352-94規定 | ||||||||||||
| 額定流量系數 （KV） | |||||||||||||
| 泄漏量 （ml/min） | 按JB/T7352-94 . F 規定 | ||||||||||||
| 公稱通徑 （mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| 功耗（VA） | 40、30 | 30 | |||||||||||
| 公稱通徑 DN | 內螺紋連接 | 法蘭連接 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 175 | 130 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
| 20 | 153 | 92 | 3/4 | 180 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
| 25 | 153 | 110 | 1 | 195 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
| 32 | 176 | 120 | 1 1/4 | 205 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
| 40 | 176 | 140 | 1 1/2 | 220 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
| 50 | 192 | 162 | 2 | 235 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
| 65 | 250 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
| 80 | 260 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
| 100 | 290 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
| 125 | 365 | 400 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
| 150 | 400 | 480 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
| 200 | 416 | 600 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 | |||
| 250 | 434 | 730 | 405 | 355 | 319 | 26 | 4 | 12-Φ26 | |||
| 300 | 490 | 850 | 460 | 410 | 370 | 28 | 4 | 12-Φ2 | |||
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
